نیاز موجی سطح برای قطعات ماشینکاری CNC چیست؟

موجی بودن سطح یک جنبه حیاتی در قلمرو قطعات ماشینکاری CNC است. من به عنوان یک تامین کننده اختصاصی قطعات ماشینکاری CNC، اهمیت موج زدگی سطح و تاثیر آن بر کیفیت، عملکرد و عملکرد محصولات نهایی را درک می کنم. در این پست وبلاگ، من به این می پردازم که موج زدگی سطح چیست، چرا در ماشینکاری CNC اهمیت دارد، الزامات موج زدگی سطح، و چگونه اطمینان حاصل می کنیم که این الزامات در فرآیندهای تولید خود برآورده می شوند.

درک سطح موجی

موج‌بودن سطح به بی‌نظمی‌های روی سطح ماشین‌کاری‌شده اشاره دارد که در فاصله بین زبری و خطاهای شکل متوسط ​​هستند. بر خلاف زبری که شامل بی نظمی های ریز و نزدیک به هم و خطاهای شکل است که انحرافات در مقیاس بزرگ از شکل هندسی مورد نظر است، موجی فاصله مشخصی دارد که بیشتر از ناهمواری اما کوچکتر از خطاهای شکل است.

موجی بودن می تواند توسط عوامل مختلفی در طول فرآیند ماشینکاری CNC ایجاد شود. اینها شامل ارتعاشات ماشین ابزار، نیروهای برش ناهموار، طراحی نامناسب یراق آلات و حتی خواص مواد قطعه کار است. به عنوان مثال، اگر دستگاه CNC دارای یک یاتاقان دوک فرسوده باشد، می تواند در حین عملیات ماشینکاری، ارتعاشاتی ایجاد کند که منجر به ایجاد سطوح موج دار در قسمت ماشینکاری شده شود.

چرا موجی بودن سطح در ماشینکاری CNC اهمیت دارد؟

موج دار بودن سطح قطعات ماشینکاری CNC می تواند تأثیر قابل توجهی بر عملکرد و عملکرد آنها داشته باشد. در اینجا چند دلیل کلیدی برای اهمیت آن وجود دارد:

تناسب و مونتاژ

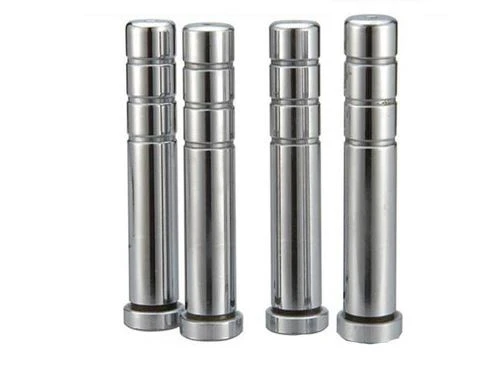

در کاربردهایی که قطعات باید با هم مونتاژ شوند، موج‌بودن سطح می‌تواند بر تناسب بین اجزا تأثیر بگذارد. اگر موجی بیش از حد بالا باشد، می تواند از جفت گیری مناسب قطعات جلوگیری کند و منجر به شل یا سفت شدن اتصالات شود. این می تواند باعث مشکلاتی مانند نشت در اجزای سیال یا سایش بیش از حد در مجموعه های مکانیکی شود. به عنوان مثال، در یکماشینکاری سفارشی CNC پست بوش استیل ضد زنگ، موج زیاد سطح می تواند منجر به تراز نامناسب و خرابی زودرس بوش شود.

مقاومت در برابر خستگی

موجی بودن سطح نیز می تواند بر مقاومت در برابر خستگی یک قطعه تأثیر بگذارد. سطوح موج دار می توانند به عنوان متمرکز کننده تنش عمل کنند، جایی که سطوح تنش در مقایسه با سطوح صاف بالاتر است. تحت بارگذاری چرخه ای، این غلظت های تنش می تواند منجر به شروع و انتشار ترک ها شود و عمر خستگی قطعه را کاهش دهد. این امر به ویژه در کاربردهایی مانند قطعات هوافضا و خودرو، که در آن قطعات در معرض بارگذاری مکرر قرار می گیرند، بسیار مهم است.

ظاهر زیبایی شناختی

در برخی موارد، ظاهر زیبایی یک قطعه CNC - ماشینکاری شده مهم است. موج دار بودن سطح بالا می تواند باعث شود که قطعه غیرحرفه ای به نظر برسد و ممکن است نیازهای بصری کاربر نهایی را برآورده نکند. این امر به ویژه در محصولات مصرفی یا کاربردهای معماری که ظاهر قطعه یک نقطه فروش کلیدی است، مرتبط است.

الزامات موجی سطح برای قطعات ماشینکاری CNC

الزامات موجی سطح برای قطعات ماشینکاری CNC بسته به کاربرد و استانداردهای خاص صنعت متفاوت است. در اینجا برخی از عوامل رایجی که این الزامات را تعیین می کنند آورده شده است:

استانداردهای صنعت

صنایع مختلف استانداردهای خاص خود را برای موج دار شدن سطح دارند. به عنوان مثال، صنعت هوافضا الزامات بسیار سختگیرانه ای برای پرداخت سطح قطعات برای اطمینان از ایمنی و عملکرد دارد. در مقابل، صنعت کالاهای مصرفی ممکن است نیازهای راحت تری داشته باشد، به خصوص اگر قطعه قابل مشاهده نباشد یا الزامات عملکردی حیاتی نداشته باشد.

برنامه - الزامات خاص

کاربرد مورد نظر قطعه نیز نقش مهمی در تعیین الزامات موجی سطح دارد. برای یکCNC فرز 7075 لولا آلومینیومیکه نیاز به حرکت صاف و دقیق دارد، برای اطمینان از عملکرد صحیح، یک موج سطح پایین تر ضروری است. از طرف دیگر، بخشی که در کاربردهای کمتر بحرانی استفاده می‌شود، مانند یک براکت ساده، ممکن است الزامات موجی ملایم‌تری داشته باشد.

خواص مواد

مواد قطعه کار همچنین می تواند بر الزامات موجی سطح تأثیر بگذارد. برخی از مواد به دلیل خواص مکانیکی خود بیشتر در معرض موج دار شدن هستند. به عنوان مثال، مواد نرم ممکن است در طول ماشینکاری تغییر شکل داده و منجر به موجی بالاتر شود. در چنین مواردی، ممکن است برای دستیابی به موج سطحی مطلوب، پارامترها و تکنیک های ماشینکاری دقیق تری مورد نیاز باشد.

اندازه گیری موج سطحی

برای اطمینان از اینکه سطح موجی قطعات ماشینکاری CNC مطابق با الزامات است، اندازه گیری دقیق آن ضروری است. چندین روش برای اندازه گیری موجی سطح وجود دارد:

پروفیلومتری

پروفیلومتری یک روش رایج برای اندازه گیری موجی سطح است. این شامل استفاده از یک قلم است که از سطح قطعه عبور می کند و جابجایی عمودی سطح را در حین حرکت اندازه گیری می کند. سپس داده های جمع آوری شده برای تعیین پارامترهای موجی، مانند ارتفاع موج (Wt) و فاصله موج (Wsm) تجزیه و تحلیل می شود.

روش های نوری

روش های نوری مانند اسکن لیزری و تداخل سنجی نیز برای اندازه گیری موجی سطح استفاده می شود. این روش ها اندازه گیری غیر تماسی را ارائه می دهند که برای مواد ظریف یا نرم مفید است. آنها می توانند داده هایی با وضوح بالا ارائه دهند و برای اندازه گیری سطوح پیچیده مناسب هستند.

اطمینان از الزامات موجی سطح در ماشینکاری CNC

به عنوان یک تامین کننده قطعات ماشینکاری CNC، ما چندین گام برای اطمینان از اینکه موج سطحی محصولات ما مطابق با استانداردهای لازم است، انجام می دهیم:

تعمیر و نگهداری ماشین

تعمیر و نگهداری منظم ماشین های CNC ما برای به حداقل رساندن ارتعاشات و اطمینان از عملیات ماشینکاری پایدار بسیار مهم است. ما بازرسی‌های معمولی از اجزای ماشین مانند دوک‌ها، بلبرینگ‌ها و راهنماها را انجام می‌دهیم و قطعات فرسوده را به‌سرعت تعویض می‌کنیم. این به کاهش احتمال ایجاد موج در طول فرآیند ماشینکاری کمک می کند.

بهینه سازی پارامتر برش

ما با دقت پارامترهای برش مانند سرعت برش، سرعت تغذیه و عمق برش را بر اساس مواد و هندسه قطعه انتخاب و بهینه می کنیم. با استفاده از پارامترهای برش مناسب، می‌توانیم نیروهای برش و ارتعاشات را به حداقل برسانیم و در نتیجه سطح صاف‌تری با موج کمتری ایجاد کنیم.

کنترل کیفیت

ما یک سیستم کنترل کیفیت جامع برای نظارت بر موج‌پذیری سطح قطعات ماشین‌کاری CNC خود داریم. پس از ماشین کاری، هر قطعه با استفاده از روش های اندازه گیری مناسب بازرسی می شود تا اطمینان حاصل شود که الزامات مشخص شده را برآورده می کند. اگر هر قطعه‌ای نتواند استانداردهای موج‌گرایی را برآورده کند، دوباره ماشین‌کاری می‌شود یا رد می‌شود.

نتیجه گیری

موج‌بودن سطح یکی از جنبه‌های مهم قطعات ماشین‌کاری CNC است که می‌تواند عملکرد، عملکرد و ظاهر آن‌ها را به طور قابل توجهی تحت تأثیر قرار دهد. به عنوان تامین کننده قطعات ماشینکاری CNC، ما اهمیت برآوردن الزامات موجی سطح را برای مشتریان خود درک می کنیم. با اجرای تعمیر و نگهداری مناسب ماشین آلات، بهینه سازی پارامترهای برش و انجام کنترل دقیق کیفیت، اطمینان حاصل می کنیم که محصولاتمان بالاترین استانداردهای کیفیت را دارند.

اگر به قطعات ماشینکاری CNC با کیفیت بالا با کنترل دقیق تابش سطح نیاز دارید، ما اینجا هستیم تا به شما کمک کنیم. این که آیا شما نیاز داریدماشینکاری سفارشی CNC پست بوش استیل ضد زنگ،CNC فرز 7075 لولا آلومینیومی، یاشرکت های ماشینکاری CNC از جنس استنلس استیل 304 درجه مواد غذایی OEMخدمات، لطفا برای خرید و بحث های بیشتر با ما تماس بگیرید.

مراجع

• ASME B46.1 - 2009، بافت سطحی (زبری سطح، موج دار بودن، و لایه)
• ISO 4287:1997، مشخصات محصول هندسی (GPS) - بافت سطح: روش نمایه - اصطلاحات، تعاریف و پارامترهای بافت سطح
• MP Groover، "مبانی تولید مدرن: مواد، فرآیندها و سیستم ها"، ویرایش پنجم، ویلی، 2017.
