1. نقاشی سه بعدی را تأیید کنید



وقتی مشتری نقشه های محصول را برای ما ارسال کرد ، متوجه شدیم که محصول جامد بسیار سنگین خواهد بود. وزن آن 1 کیلوگرم وزن دارد و پا طول آن 8.5 کیلوگرم وزن دارد ، همانطور که در شکل 1.1 و 1.4 نشان داده شده است.



با توجه به نقاشی ها ، مواد زیادی برای جامد شدن آن به طول می انجامد ، بنابراین هزینه های زیادی را در نظر می گیرد و نیاز به بهینه سازی دارد. ما پیشنهاد می کنیم که می توان آن را توخالی کرد. ما این وضعیت را برای مشتری توضیح دادیم و مشتری نیز با ایده ما موافقت کرد ، برای کاهش هزینه های مواد و هزینه های محصول باید وزن خود را کاهش دهیم اما بر عملکرد محصول تأثیر نمی گذارد. این همچنین برای ارتقاء بازار مساعدتر است.



سپس سعی کردیم آن را از یک محصول جامد توخالی کنیم. ما ابتدا باید حفره داخلی را تخلیه کنیم و در عین حال اطمینان حاصل کنیم که ضخامت دیوار 3 میلی متر بدون تأثیرگذاری بر عملکرد محصول است ، همانطور که 1.2 و 1.5 نشان داده شده است. علاوه بر این ، ما برای تقویت پایداری محصول باید 2 دنده تقویت کننده اضافه کنیم. پس از تلاش ها و اصلاحات مداوم ، سرانجام به حالت ایده آل رسیدیم. برای اصلاح نقشه ها در کل 1 هفته طول کشید. برنامه نهایی به عنوان 1.3 و 1.6 نشان داده شد.



1.1 پشتیبان گیری از سر کلمنت اولیه -1 5 کیلوگرم

1.2 Backup Clement Head -- توخالی

1.3 پشتیبان گیری از سر کلمنت با 2 دنده تقویت کننده {3 {3}} 52 کیلوگرم

1.4 مبلمان اولیه 8.5 کیلوگرم پا

1.5 مبلمان پا توخالی

1.6 پای مبلمان با 2 دنده تقویت {3}}. 85 کیلوگرم

2.1

نقاشی قالب پشتیبان سر کلمنت با سیلندر هیدرولیک

2.2

طراحی قالب پا مبلمان با سیلندر هیدرولیک

2.3

ساختار نقاشی قالب پشتیبان سر کلمنت

2.4

ساختار طرح طراحی قالب پا مبلمان

3. قالب را درست کنید

پس از تأیید نقشه قالب ، ما در مدت 3 روز از فولاد قالب H13 خریداری کردیم و سپس آن را به مرکز پردازش فرستادیم.

آسیاب CNC: از {0}}}} محور آسیاب های CNC به دستگاه ماشین و حفره با تحمل های محکم استفاده کنید (0.01 میلی متر ±). کانال های خنک کننده (خطوط آب) و سوراخ های خروجی را برش دهید.

EDM: EDM سیم را برای شکل های پیچیده یا گوشه های تنگ استفاده کنید. SINCH EDM با استفاده از الکترودهای سفارشی ، بافت های مفصلی یا زیربناها ایجاد می کند.

حفاری و ضربه زدن

عملیات حرارتی:قطعات قالب را خاموش کرده و مزاج دهید.

نظافت: تمام قسمت ها را تمیز کنید تا باقیمانده های ماشینکاری از بین برود.

تناسب دقیق: هسته ها ، حفره ها ، اسلایدها و سیستم های اگزکتور را جمع کنید و از تراز یکپارچه اطمینان حاصل کنید.

ادغام هیدرولیک\/پنوماتیک: سیلندرها را برای اقدامات اسلاید و اتصالات خنک کننده نصب کنید.

آزمایش آزمایشی با فلز مذاب برای تأیید عملکرد ، تنظیم نقص هایی مانند تخلخل یا سوء استفاده از آن انجام می شود.

پس از حدود 30 روز ، قالب فوقانی و قالب پایین به پایان رسید.

3.1 H13 مواد فولادی ریخته گری داغ برای کار قالب های ریخته گری ما

3.2 قالب در آسیاب CNC

3.3 قالب در ماشینکاری CNC

3.4 نیمه تمام با فرز

3.5 قالب فوقانی کامل است

3.6 قالب پایین کامل کامل است

3.7 صورت مخالف قالب فوقانی

3.8 سیلندر هیدرولیک

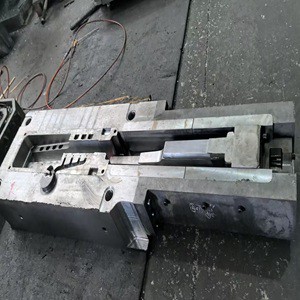

3.9 قالب در مونتاژ

3.10 قالب در مونتاژ

4. مونتاژ قالب و ریخته گری

برای اشکال زدایی دستگاه یک روز طول کشید ، پس از مونتاژ و آزمایش قالب بدون هیچ مشکلی ، ما شروع به تولید کردیم ، آن را برای پردازش {{0} ton قرار دادیم.

4.1 قالب مونتاژ شده و بازیگران می میرند

4.2 قالب در دستگاه ریخته گری مرده

5. نمایش محصول نهایی

وزن خالص محصولات کوچک می تواند به 0 53 کیلوگرم برسد و محصولات بزرگ می توانند به 2.85 کیلوگرم برسند.

پای مبلمان با دنده ها دارای پودر سیاه است ، مشتری از 2 محصول بسیار راضی است.

5.1 پشتیبان گیری از سر ریخته گری آلومینیوم

5.2 پشتیبان گیری از سر ریخته شده آلومینیوم در نمای دیگری

5.3 پای مبلمان ریخته شده آلومینیوم با دنده

5.4 پای مبلمان ریخته شده آلومینیوم با دنده در نمای دیگری

5.5 پای مبلمان ریخته شده آلومینیوم با دنده در روکش پودر سیاه

5.6 آلومینیوم ADC12 DIE DIE CASTERSING PEES با دنده

پایان

بر اساس آخرین راه حل بهینه شده ما ، وزن خالص محصولات کوچک به {0}} 53 کیلوگرم کاهش یافته است ، در حالی که محصولات بزرگ به 2.85 کیلوگرم به حداقل رسیده است. کاهش قابل توجه در وزن محصول با کاهش مصرف مواد و همچنین هزینه های بالقوه حمل و نقل و پردازش منجر به صرفه جویی در هزینه های قابل توجهی شده است. در نتیجه ، مشتریان ما از نتیجه نهایی رضایت بالایی ابراز کرده و اثربخشی راه حل پیشنهادی ما در بهبود کارایی محصول و زنده ماندن اقتصادی را تشخیص داده اند.
